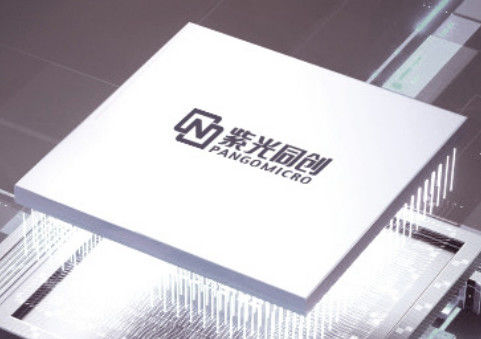

PGL12G

PGL12G è un prodotto FPGA a basso consumo e economico.

I. Parametri di base

• Processo: utilizza la tecnologia CMOS a 40 nm, un nodo di processo maturo e a basso consumo energetico.
• Tensione centrale: fino a 1,1 V, contribuendo a una ulteriore riduzione della potenza.

II. Caratteristiche del sistema

• Numero di UI utente: supporta fino a 308 UI utente, soddisfacendo le esigenze di progetti complessi.
• Standard di tensione: supporta più standard di tensione tra cui 1.2V, 1.5V, 1.8V, 2.5V e 3.3V, adattandosi a varie interfacce e requisiti di circuito.
• Standard di interfaccia: compatibile con più standard di interfaccia quali HSTL, SSTL, mipiD-PHY, LVDS, MINI-LVDS, SUB-LVDS, SLVS, TMDS,garantire la compatibilità con varie periferiche e dispositivi di memorizzazione.

III. Moduli logici configurabili (CLM)

• Struttura: ogni CLM comprende 4 LUT5 (Look-Up Tables) multifunzione e 6 registri, che offrono capacità di configurazione logica flessibile.
• Caratteristiche: Supporta una logica aritmetica rapida, modalità RAM distribuite e catene a cascata, migliorando le capacità computazionali e di elaborazione dei dati dell'FPGA.

IV. Risorse di memoria

• DRM (Dedicated RAM Modules): fornisce 18Kb di spazio di archiviazione, configurabile come due blocchi indipendenti da 9Kb. Supporta varie modalità operative tra cui RAM a singola porta, RAM a doppia porta,RAM a doppia porta semplice, ROM e modalità FIFO, soddisfacendo diverse esigenze di archiviazione in tutte le applicazioni.
• RAM distribuita e RAM a blocchi: offre una certa quantità di risorse RAM distribuite e RAM a blocchi per memorizzare dati temporanei e implementare funzioni logiche complesse.

V. Risorse hardcore

• Controller di memoria (HMEMC): Controller di memoria integrato per un efficiente scambio di dati con dispositivi di memoria esterni.
• Converter analogico-digitale (ADC): modulo ADC integrato per la conversione di segnali analogici in segnali digitali, adatto a applicazioni che richiedono l'elaborazione di segnali analogici.

VI. Altre caratteristiche

• Modi di configurazione: supporta modalità di configurazione multiple per una configurazione flessibile basata sui requisiti dell'utente.
• Caratteristiche di sicurezza: fornisce la crittografia bitstream e le funzioni di identificazione del dispositivo (UID) per proteggere i progetti degli utenti.
